Crimphülse über Wellrohr

Beschreibung des technischen Problems

Peter, Produktentwicklungsingenieur, möchte eine neuartige Verbindung für ein Wellrohr mit einem Kunststoffstutzen entwickeln. Das Rohr führt Flüssigkeit, daher muss die Verbindung einen kontinuierlichen Durchfluss erlauben; der Maximaldruck beträgt 10 bar. Das Rohr hat einen Durchmesser von ca. 20 mm. Im Betrieb wirkt keine Axialkraft. Die aussenliegende Wellung erschwert Klemmen und Abdichten. Die Klemmkraft muss hoch genug sein, um eine leckagefreie Verbindung zu ermöglichen. Die Verbindung soll dauerhaft und nicht wiederverwendbar sein. Für die Montage sollen vorzugsweise nur Handwerkzeuge nötig sein.

Von KI interpretierte Engineering-Herausforderung

AI analysierte den Pain Point und formte daraus eine schlanke Engineering-Herausforderung: Eine dauerhafte Verbindung zwischen einem 20-mm-Wellrohr und einem Kunststoffstutzen für kontinuierlichen Flüssigkeitsfluss unter hoher Belastung entwerfen. Die Lösung soll polymerkompatible Merkmale nutzen, werkzeugmontiert sein und für statische Mechanik ausgelegt werden. Die Verbindung muss die aussenliegende Wellung aufnehmen, genug Klemmkraft für eine leckagefreie Abdichtung bis 10 bar erzeugen und keine Wiederverwendbarkeit oder Axiallastfähigkeit im Betrieb benötigen.

Von KI generierte Konzepte

Auf Basis der interpretierten Engineering-Herausforderung schlug AI innerhalb weniger Sekunden drei unterschiedliche Konzepte vor.

Vom Nutzer ausgewähltes Konzept

Peter prüfte die vorgeschlagenen Konzepte und entschied sich für die Idee, die sein technisches Problem am besten löst.

Crimphülse über geripptem Stutzen

Ein geformter Kunststoffstutzen trägt zwei Dichtwülste und ein hinteres Widerhakenprofil, das in die Bohrung des 20-mm-Wellrohrs passt. Das Rohrende wird bis zu einem festen Anschlag über den Stutzen geschoben. Danach wird eine separate duktile Metallhülse oder verstärkte Polymerhülse über den Rohraussendurchmesser gelegt und mit einem radialen Crimpwerkzeug verpresst. Die Hülse besitzt ein internes Stufenprofil, sodass sie sich beim Crimpen hauptsächlich in ausgewählte Wellentäler legt, hohen lokalen Umfangsdruck erzeugt und Rohrknicken vermeidet. Die Dichtwülste pressen die Rohrinnenwand gegen den Stutzen und bilden die Sperre gegen Leckage. Die Haltekraft entsteht durch den mechanischen Formschluss zwischen Wellentälern, Widerhakenflächen und dauerhaft verformter Hülse.

Vorteile:

• Hohe Klemmkraft durch Standard-Crimpwerkzeuge
• Gute Anpassung an aussenliegende Wellrohrgeometrie
• Einfacher Lastpfad über Hülse, Rohr und Stutzen

Nachteile:

• Erfordert enge Prozesskontrolle beim Crimpen
• Metallhülse kann Korrosionsanforderungen beeinflussen
• Dauerhafte Montage ist nach dem Crimpen nicht nachstellbar

Marktpotenzial: hoch - Die bekannte Architektur vercrimpter Schlauchverbindungen passt zu bestehenden Montagelinien und vielen Fluidanwendungen in Automotive und Industrie.

Margenpotenzial: mittel - Die geringe Teilezahl begrenzt Premiumpreise, aber werkzeugkompatible Zuverlässigkeit stützt einen soliden Wert in der Serienfertigung.

Vom Nutzer angeforderte Konzeptoptimierung

Optimierung: Peter möchte die Länge der Crimphülse in der durch den roten Pfeil markierten Richtung um 50% erhöhen. Sonst soll nichts verändert werden.

Von KI aktualisierte Prototypgeometrie

Von KI generiertes 3D-druckbares STL

Das optimierte Konzept wirkte bereit für den 3D-Druck. Peter nutzte AIdeators STL-Erzeugung, um aus dem ausgewählten Konzeptbild ein druckbares 3D-Modell zu erstellen. Wenige Sekunden später erhielt er die STL-Datei, lud sie herunter und druckte sie.

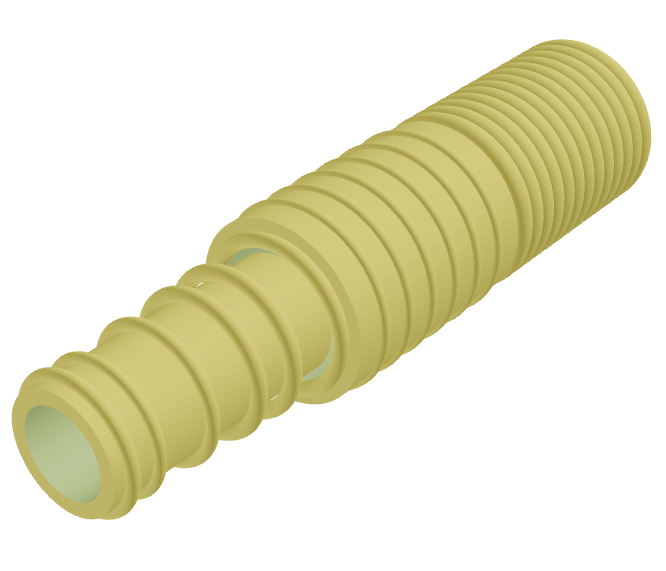

Von KI generierte OpenSCAD-Datei

Peter gefiel das 3D-gedruckte Konzept, weil es schnell zeigte, wie eine mögliche Lösung aussehen kann. Um es weiter zu optimieren und gezielt Merkmale zu ändern, liess Peter AIdeator automatisch eine parametrische OpenSCAD-Datei auf Basis der STL-Datei erstellen.

Engineering-Bewertung durch den Nutzer

Diese schnelle Konzepterstellung hat Peter beeindruckt. Obwohl das Konzept noch nicht vollständig produktionsreif ist, liefert es einen starken Ausgangspunkt für die weitere Entwicklung. Drei Konzeptoptionen zu erhalten und diese rasch optimieren und drucken zu können, ist ein klarer Vorteil.
