Federband-Halter für Ohrhörer
Ein leichtes, 3D-druckbares Halterkonzept für gängige Ohrhörer.
Beschreibung des technischen Problems
Chris hatte bereits eine gut ausgearbeitete Idee und sogar eine Skizze, die er in AIdeator hochgeladen hat: Die Darstellung zeigt ein Paar Ohrhörer, also zwei getrennte Ohrstücke links und rechts. Er möchte einen Halter entwerfen, der beide Ohrstücke zusammenhält, Laufen beim Tragen ermöglicht, verhindert, dass einer oder beide Ohrhörer beim Laufen aus den Ohren fallen, verhindert, dass sie sich vom Halter lösen, eine einfache Befestigung und Entnahme erlaubt, in verschiedenen Farben hergestellt werden kann, möglichst wenig am Ohr reibt und die Oberfläche der Ohrhörer beim Einsetzen und Entfernen nicht zerkratzt.
Von KI interpretierte Engineering-Herausforderung
Auf Basis der gut ausgearbeiteten Problemstellung erstellte AI folgende Engineering-Herausforderung: Einen gering belasteten Polymerhalter für zwei getrennte Ohrhörer entwickeln, der bei dynamischen Laufbedingungen eingesetzt wird. Der Halter muss die Ohrstücke manuell aufnehmen und lösen, den Verlust aus dem Ohr sowie das Lösen aus dem Halter verhindern, Kontakt und Reibung rund um das Ohr minimieren, die Oberflächen der Ohrhörer beim Einsetzen schützen und eine Produktion in mehreren Farben unterstützen.
Von KI generierte Konzepte
AI schlug auf Basis der Engineering-Herausforderung innerhalb weniger Sekunden drei unterschiedliche Konzepte vor.
Vom Nutzer ausgewähltes Konzept
Chris prüfte die vorgeschlagenen Konzepte und entschied sich für die Idee, die am besten zu seiner Vorstellung passte.
Federband-Halter für Ohrhörer
Ein dünnes, flexibles Polymerband verläuft hinter dem Kopf und endet in zwei seitlichen Ohrhörerhaltern hinter jedem Ohr. Jeder Halter enthält eine flache C-förmige Schale ausserhalb des Ohrs und einen schwenkbaren Verriegelungsarm, der über ein geformtes Filmscharnier an der unteren hinteren Ecke angebunden ist. Der Ohrhörer wird seitlich in eine gepolsterte Tasche eingesetzt, wobei der Hauptkörper in der C-Schale liegt und die In-Ear-Düse durch eine vordere Freistellung zum Gehörgang zeigt. Der Verriegelungsarm dreht um das Filmscharnier und rastet in eine kleine Gegenkerbe auf der anderen Schalenseite ein, wodurch eine geschlossene Schleife um den Ohrhörerkörper entsteht. Interne TPU-ähnliche Kontaktpads berühren nur glatte Aussenflächen. Der Lastpfad läuft von einer Ohrhörerschale über das hintere Band zur gegenüberliegenden Schale. Die Verriegelung muss den Ohrhörer beim Öffnen freigeben und darf im geschlossenen Zustand keine Mikrofon- oder Lautsprecheröffnungen überdecken.
Vorteile:
- Einfaches einteiliges Band mit zwei Verriegelungsmodulen
- Hohe Sicherheit gegen unbeabsichtigtes Lösen der Ohrhörer
- Einfaches manuelles Öffnen über nach hinten gerichtete Laschen
Nachteile:
- Dauerfestigkeit des Filmscharniers erfordert Materialvalidierung
- Kann mit Brillenbügeln interferieren
- Bandspannung muss mehrere Kopfgrössen abdecken
Marktpotenzial: hoch - Ein universelles Sportzubehör kann Läufer, Fitnessnutzer und Pendler ansprechen.
Margenpotenzial: hoch - Niedrige Teilezahl und Spritzgusskonstruktion unterstützen wirtschaftliche Grossserienfertigung.
Vom Nutzer angeforderte Konzeptoptimierung
Chris war mit den ersten Konzepten zufrieden und bat um eine Optimierung: Beide Ohrhörer in Richtung der roten Pfeile verschieben, bis der Lautsprecherbereich den Halter berührt. Sonst nichts verändern.
Von KI aktualisierte Prototypgeometrie
Ein dünnes flexibles Polymerband verläuft hinter dem Kopf und endet in kompakten Haltern hinter jedem Ohr. Beide Halter sind an ihren äusseren Seitenwänden symmetrisch beschnitten; überschüssiges markiertes Material wurde entfernt, während eine gerundete Aufnahmebohrung für jedes Ohrhörergehäuse erhalten bleibt. Jedes Gehäuse wird von aussen eingesetzt und liegt an drei weichen TPU-Kontaktpads in der Bohrung an. Ein unterer offener Schlitz lässt den Stiel mit Freiraum nach unten hängen. Eine kleine hinten gelagerte Verriegelung schliesst über die Bohrungsöffnung und rastet in eine vordere Kerbe ein. Düse, Lautsprecher, Mikrofone, Touchflächen und Ladekontakte bleiben frei von allen Schalenflächen.
Von KI generiertes 3D-druckbares STL
Was eignet sich besser zur Konzeptprüfung, als es in 3D zu drucken und tatsächlich auszuprobieren? Chris liess AIdeator per Knopfdruck eine STL-Datei erzeugen.
Von KI generierte OpenSCAD-Datei

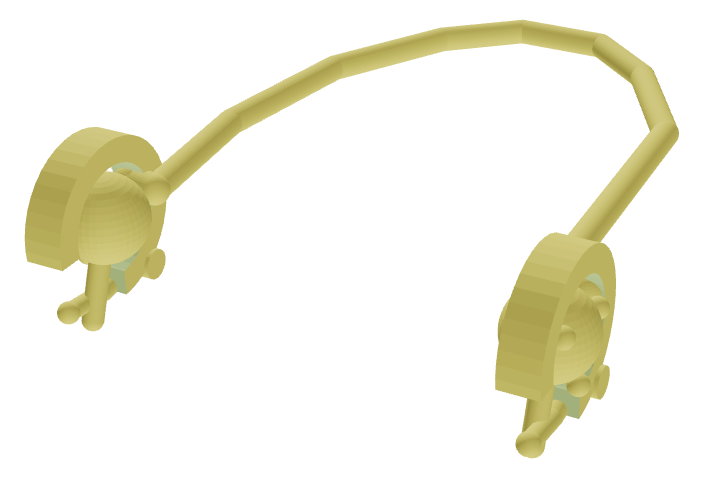

Chris druckte die STL-Datei in 3D und mochte das Konzept. Um es weiter zu optimieren und konkrete Merkmale zu ändern, liess er AIdeator automatisch eine parametrische OpenSCAD-Datei erzeugen.
Engineering-Bewertung durch den Nutzer
Ich habe ein Bild meiner Ohrhörer hochgeladen, um Ideen für mögliche Halter zu erhalten. Die von AIdeator generierten Konzepte waren ein sehr guter Ausgangspunkt, um anspruchsvollere Prototypen zu entwickeln. Statt stundenlang zu brainstormen, bekam ich in Minuten etwas Nutzbares. Ich kann AIdeator nur empfehlen.
