Polymerklemme mit Zugband

Beschreibung des technischen Problems

Helen arbeitet für ein Unternehmen, das Baugruppen aus Polymerrohren herstellt. Statt Kabelbinder zu verwenden, möchte sie eine Polymerklemme entwickeln, die von Hand geschlossen werden kann. Die Polymerklemme soll eine umlaufende Abdichtung ermöglichen und dadurch zwei Kabelbinder ersetzen, um Montagezeit zu sparen. Es soll möglichst wenig Material eingesetzt werden, damit die Produktkosten niedrig bleiben.

Von KI interpretierte Engineering-Herausforderung

AI fasste das Problem zusammen und formte daraus eine schlanke Engineering-Herausforderung: Eine gering belastete Polymerklemme für manuelles Schliessen entwickeln, die übliche Kabelbinder ersetzt und gleichzeitig eine umlaufende Abdichtung gegen Leckage bietet. Die Konstruktion soll für statische mechanische Bedingungen ausgelegt sein, wenig Material nutzen und eine kompakte Verschluss- und Bandgeometrie besitzen, die den Klemmdruck ohne Werkzeuge gleichmässig um den Umfang verteilt.

Von KI generierte Konzepte

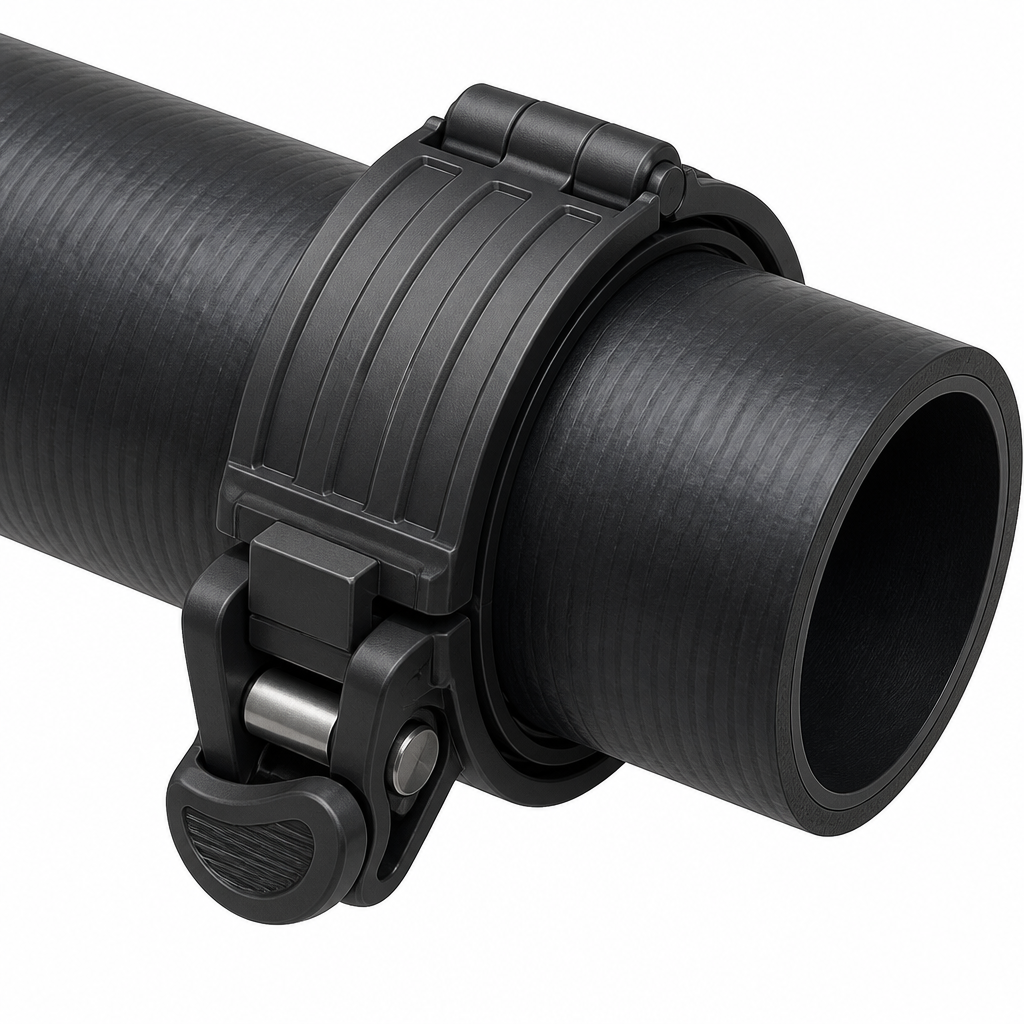

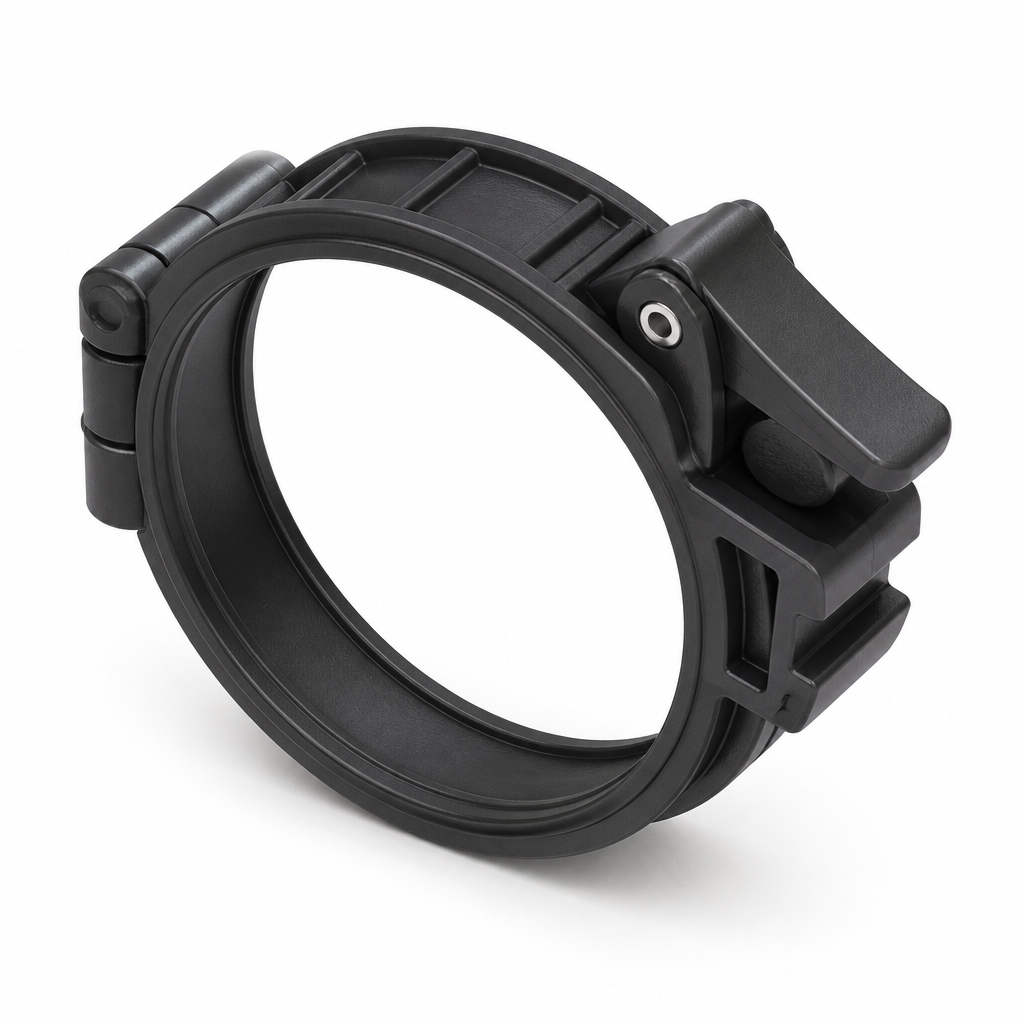

Auf Basis der interpretierten Engineering-Herausforderung schlug AI innerhalb weniger Sekunden drei unterschiedliche Konzepte vor.

Vom Nutzer ausgewähltes Konzept

Helen prüfte die vorgeschlagenen Konzepte und entschied sich für die Idee, die den technischen Pain Point am besten löst.

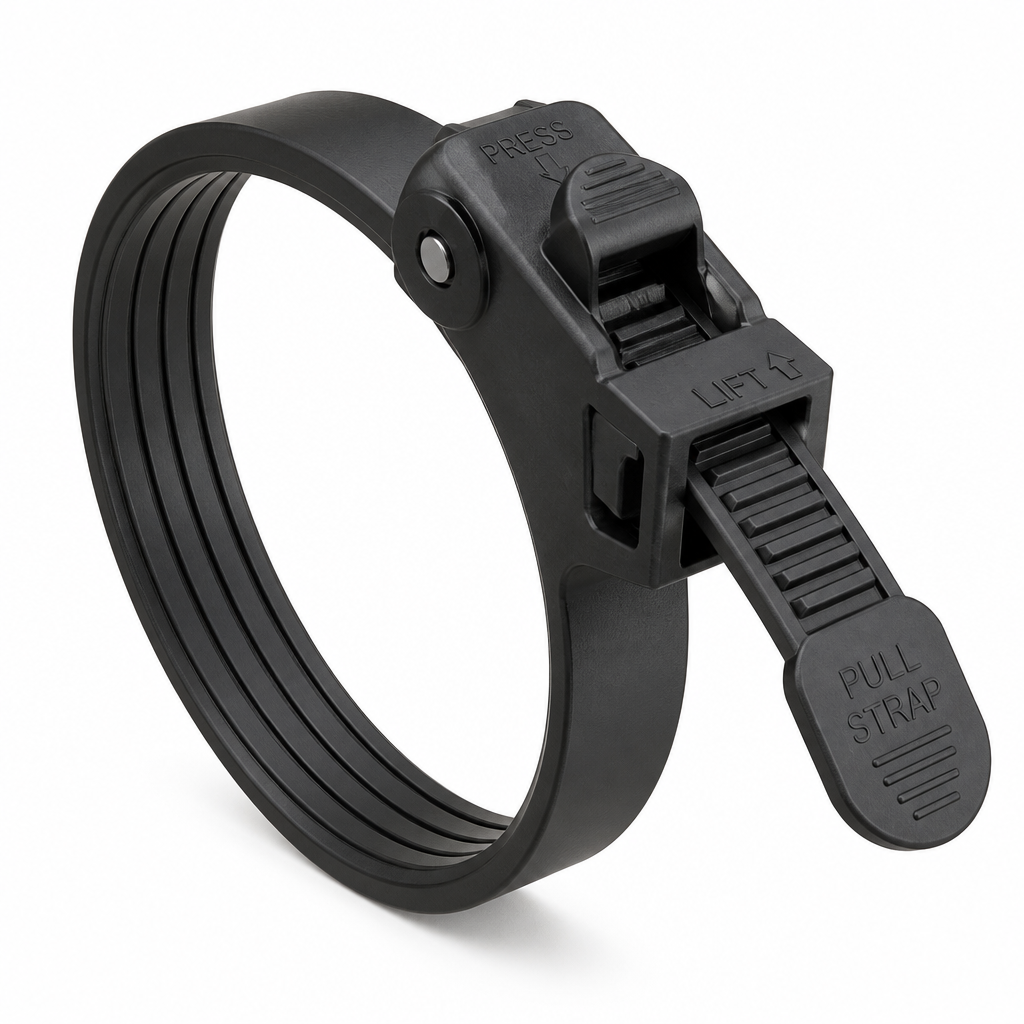

Zugband-Keilkragen

Ein dünner Polymerkragen umschliesst Rohr oder Schlauch konzentrisch und enthält eine breite innere Dichtfläche mit drei flachen umlaufenden Rippen. Ein Ende des Kragens ist an einem kompakten Schnallengehäuse fixiert, während das andere Ende ein flexibles Zugband bildet, das durch einen sichtbaren rechteckigen Eintrittsschlitz im Gehäuse läuft. Das Band gleitet über eine glatte interne Führungsrampe und tritt durch einen schmalen Keilkanal aus. Manuelles Ziehen spannt das Band um den Umfang; durch Drücken einer Daumenlasche wird eine flexible Sperrklinke nach unten in geformte Querverzahnung des Bandes gedrückt. Das Schnallengehäuse liegt aussen am Kragen und ist über dem Überlappungsbereich zentriert, während das Band tangential zum Kragen bleibt, bevor es in die Führung eintritt. Eine Löselasche hebt die Sperrklinke durch ein Freifenster an. Das Band darf die Gehäusewände nur durch Eintrittsschlitz und Keilkanal schneiden; Kontakt ist nur an Führungsflächen, Sperrzähnen und Dichtrippen zulässig.

Vorteile:

• Nimmt mehrere Schlauchdurchmesser-Toleranzen auf
• Vertraute Hand-Zugbewegung zum Spannen
• Flacher Kragen benötigt wenig Polymer

Nachteile:

• Zahneingriff kann diskrete Spannungsschritte erzeugen
• Bandende muss eventuell gekürzt oder gesichert werden
• Nicht ideal für häufige Verstellzyklen

Marktpotenzial: hoch - Ähnelt der bekannten Kabelbinderbedienung und ergänzt Abdichtfunktion für Verpackung, Entwässerung, Landwirtschaft und Haushaltsgeräte.

Margenpotenzial: hoch - Band und Schnalle können als ein materialarmes Spritzgussteil mit wenig Nacharbeit produziert werden.

Vom Nutzer angeforderte Konzeptoptimierung

Die Klemme wirkte etwas schmal. Daher bat Helen um eine Optimierung: Das Klemmband in Richtung des roten Pfeils verbreitern. Sonst nichts verändern.

Von KI aktualisierte Prototypgeometrie

Von KI generiertes 3D-druckbares STL

Helen wollte für die erste Diskussion mit ihren Kollegen einen physischen Prototyp in der Hand haben. Sie nutzte AIdeators STL-Erzeugung, um den Körper sofort zu erstellen, und druckte ihn anschliessend aus.

Von KI generierte OpenSCAD-Datei

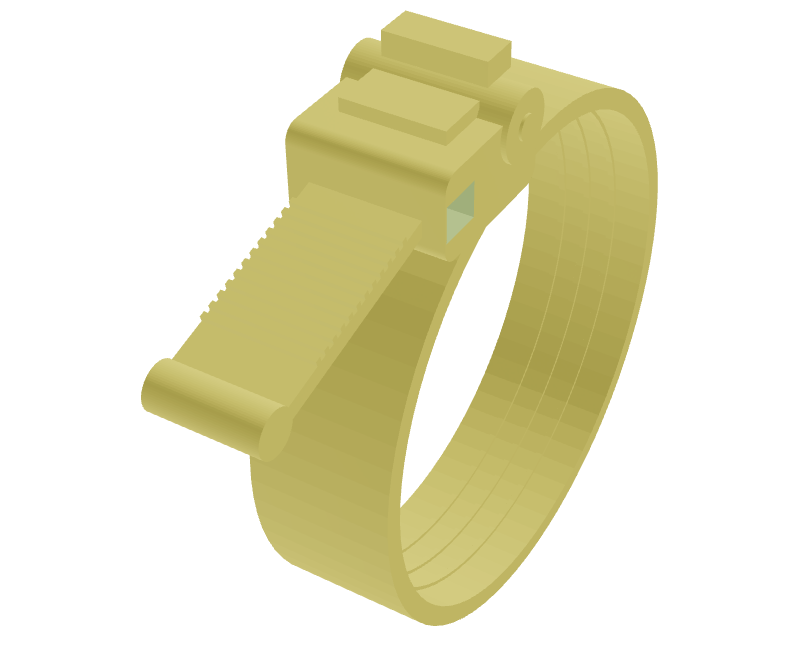

Nach der Diskussion mit ihren Kollegen erhielt sie einige Hinweise, die sie direkt in CAD modellieren wollte. Deshalb liess Helen AIdeator automatisch eine parametrische OpenSCAD-Datei erzeugen.

Engineering-Bewertung durch den Nutzer

Helen war von der schnellen Konzepterstellung beeindruckt. Sie hatte zuvor keine Erfahrung im Klemmdesign; drei Konzeptoptionen zu erhalten und sie schnell optimieren und drucken zu können, ist für sie ein deutlicher Vorteil.
